Bauanleitung
Autor: Elia Colombo #1947159
|
3. Antriebswelle / Untere Gehäusehälfte |
|
3.1 Den Keilring (28) zur Kerbentlastung,
und die Lager 24 und 23 auf die Antriebswelle (37) aufsetzen.
|
 |
 |
3.2 Hülse 33 in das untere Gehäuse einpressen
|
|
3.3 Antriebswelle (37) mit Lagern in das Gehäuse einsetzen.
|
 |
 |
3.4 Sicherungsscheibe (26) und Gewindering (27) zur
Befestigung der äußeren Lagerringe einsetzen. Beachten, dass die Scheibe
in der Nut des Gehäuses einrastet und nach dem Verschrauben das Blech
zur Sicherung gegen den Gewindering biegen. (Gehäuse ausgeblendet)
|
|
3.5 Hülse (23) und Sonnenrad (1) auf die Kerbverzahnung
aufsetzen. Am oberen Ritzelgewinde mit Wellenmutter (31) verschrauben
und. Anschließend Sicherungsmutter aufschrauben und Blechzunge zur Klemmung
in die Kerbverzahnung biegen.
|
 |
|

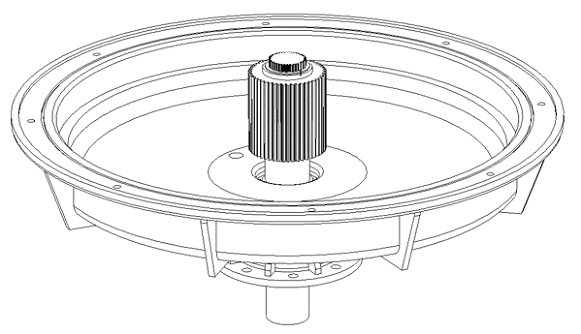

Status quo...
Untere Gehäusehälfte. |
|
